發布日期:2010.04.04
四、元件選擇
電壓調節器的選擇：生產廠家很多，規格也沒有太大的差別，而且是Pin to Pin的，不同廠家的同規格產品可以直接替代使用。目前主板廠家通常使用的有：FAIRCHILD的9918系列、LINFINITY的LX8384－00系列、NEC的K2941系列等產品。
參數要求大致相同：
參考電壓Vref＝1.25V，波動范圍是1.238－1.262V；
輸入電壓Vin≤10V，輸入和輸出的壓差Vin-Vout≥1.5V；
輸出電流10mA≤Iout≤5A
工作溫度0℃≤Ｔ≤125℃
五、實際工作中的問題
測試：
對于測試來說主要注意測量和觀察主機電源接口各電壓的波形以及主板上的電壓調整器的輸入端和輸出端的波形。必要時也應該直接觀察元器件的電源輸入引腳的波形，因?yàn)橛袝r(shí)即使電源是穩定的，但也可能在走線到元器件電源引腳的路途中受到干擾。具體測量：
１. 用示波器觀察主機電源接口的各個電壓引腳的波形，在正常工作和電源拉偏狀態下是否穩定。注意要帶載測量。
２. 觀察主板上的各個電壓調整器的輸入端和輸出端的波形，在正常工作和電源拉偏狀態下是否穩定（電壓調整器的輸入端是第3Pin，輸出端是第2Pin）。注意要帶載測量。
３. 對于工作有問題的元器件，如果懷疑是電源因素引起的則要直接測量其電源引腳的電壓是否穩定，或者在開機瞬間即電源拉偏過程中測得的電壓能否滿足元器件SPEC中對電源范圍的規定。
４. 用示波器觀察主機電源的PWOK-信號是否穩定。對于這個信號我們已經在上一次內容中作過討論，在此不再贅述。
工程故障分析：
在實際生產中關于電源方面的問題很多，主要圍繞下列幾方面問題：
１. 在某種情況下電壓標準達不到元器件的SPEC要求。如上一次討論過的技嘉6WMMC7主板上RC5057在電源拉偏到4.75V是工作不正常的案例。
２. 元器件的電源輸入端濾波不佳造成的干擾問題。
案例1
故障現象：天禧上使用的6WFZL主板曾經出現這樣的問題，在Windows98SE中設置定時進入屏?；蚨〞r(shí)進入STR時，所設置的功能不能實施，而且系統不時發出“嘟嘟”聲。
故障原因分析：經分析發現出現上述問題的原因是信號干擾造成的。由于主板廠家的失誤，在6WFZL主板上去掉了PS/2接口后沒有處理好PS/2設備的輸入信號KBCLK、KBDATA、MSCLK、MSDATA。在PS/2接口拿掉后廠家直接將這兒信號線懸空，對于有三態特征的輸入端來說，如果將輸入信號懸空那么其狀態是不穩定的，當有干擾串入的時候就造成操作系統對PS/2的誤解，誤認為有PS/2設備的動作而出現上面的故障現象。

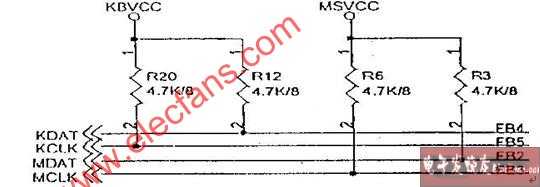

解決方案：主板廠家在后來供貨的主機板上將KBCLK、MSCLK兩個信號輸入上拉以保持高電平狀態，不再受干擾的影響。如下圖。廠家原來將PS/2接口拿掉時將R3、R6、R12、R20全部拿掉，導致KBCLK、KBDATA、MSCLK、MSDATA懸空造成上述故障。發現問題后保留了R6、R20，使KBCLK、MSCLK處于穩定的高電平，不在受到干擾的影響。
案例2
故障現象：一塊技嘉6WEZL主板，接上內置音箱后噪音很大。
故障分析：經分析發現是主板上的一個電壓調整器工作不正常引起的，該調整器型號是78L05，輸入端直接從電源的+12V引入，經該調整器進行電壓轉換后輸出為+5V，用于驅動音頻輸出放大器TDA1308。經對故障機的78L05輸出端進行測量后發現輸出端為6.3V，遠遠超出了正常值+5V的標準，使音頻輸出放大器TDA1308工作不正常造成上述故障。
解決方案：更換新的78L05后故障消失。
另有一個類似的問題是移動鼠標時內置音箱有噪音傳出，聲音不是很大，但坐在計算機前能夠清晰聽到該噪音。天禧使用的幾塊主板6WEZL、MS-6188、W6前期都有這一問題。對于主板來說，各種噪聲竄入音箱是不可避免的（如硬盤轉動聲，光驅轉動聲，鍵盤鼠標動作帶來的噪聲等），實際上也是不可能完全一致這部分噪聲的，主板廠家只不過是盡量設法將這種干擾減少。
經驗證6WFZL、MS-6188兩塊主板故障原因相同，噪音都是從內置音箱的+12V電源傳入的。經過在內置音箱的+12V電源處加入適當?shù)臑V波電容后故障改善很多。目前得到的較好的結果是在計算機前聽不到內置音箱中的噪音。
VGA顯卡

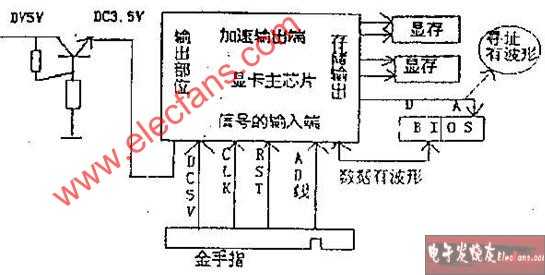

顯卡工作的三大總線：A（地址線） D（數據線） AD（地址數據復合總線）
顯卡工作的三大條件：DC（電源） CLK（時鐘信號） RST（復位信號）
顯卡的工作電源為DC5V，TNT顯卡另有DC3.5V供主芯片工作。顯卡的電源、時鐘信號、復位信號、數據信號都是由主板提供的。顯卡的電源線對地阻值在200－400Ω之間，小于200Ω為芯片擊穿，大于400Ω為芯片炸開。顯卡上的主電容的對地阻值必須大于200Ω，正極電壓為5V。顯卡上的電容兩腳的對地阻值正常，芯片不一定正常。但兩腳阻值不正常，芯片肯定不正常。TNT顯卡如果Q1的CE結擊穿，主芯片會擊穿。當Q1輸出電壓過高，主芯片會燙手。
在金手指上電源線的右邊是時鐘線，它較粗（對AD線而言）并彎曲。對地阻值在450－650Ω之間。示波器測有波形，無時鐘信號顯卡不能工作。復位線與時鐘線緊挨，對地阻值與時鐘線一樣。AD線的對地阻值是450－750Ω之間，允許誤差20Ω。示波器測有波形，為修理的主要部分。
顯卡除了電源線外，其他的對地阻值都是由主芯片提供。顯卡上有1－2條控制線，它的對地阻值在800－1000Ω之間。
X1的振蕩頻率為14.318M，是為了控制顯卡主芯片的頻率與主板的頻率一致工作而設定的。如不工作將看不到畫面。C6、C7是穩頻電容，容量是10－50PF，也可以不用它。若其漏電，將會造成畫面扭曲或成波瀾形。如取下C6、C7畫面還是扭曲或成波瀾形，就是主芯片壞。
X1正常工作時兩腳均有波形，是晶體與主芯片共同產生的。兩腳上有１V以上的電壓，是由主芯片提供的。有電壓無波形是晶體壞，無電壓無波形是主芯片壞。
VGA頭上的紅、綠、藍的輸出波形為0.5V（接顯示器，如不接顯示器則為2-3V）。阻值是R1、R2、R3的阻值，當斷開R1、R2、R3時，VGA頭上輸出的波形幅度將上升到1－2V。
顯卡顯示偏色：
?。?測VGA頭上面三基色的對地阻值，它們應該一模一樣。如果偏大，就為這條線上的RC電路電阻壞；如果偏小一般為這條線的RC電路的電容擊穿或者使三極管擊穿。
2.若果阻值正常，仍然偏色，則用示波器測三基色波形，發現那條不正常，就測那條線。如果哪條沒有波形，就為那條的RC電容擊穿。如果波形偏大，就是主芯片壞。如果三基色都無輸出，畫面將是一片白光或沒有畫面，這應是主芯片壞，也可能是晶體壞，底色偏色的應該是主芯片壞。
R7是亮控電阻，一般的阻值在470Ω以上，C4、C5是亮控電容，容量為560PF。R7一端接地，另一端接主芯片，有1.5V以上的電壓，此電壓由主芯片提供。這個電壓就是顯卡的亮度電壓。電壓降低的時候，亮度變亮；電壓變大時，亮度變暗。
當不知哪個是亮控電阻時，可用鑷子短路輸出端470Ω以上的電阻，當亮度發生變化時，這個電阻就是亮控電阻。同時亮控電容漏電，亮度也會變亮。
在VGA頭上除了三基色信號，還有行場同步信號。它的阻值為500－700Ω之間，波形為5V，均由主芯片提供。有的顯卡上有同步控制器，它的阻值在1K以上甚至測不到阻值，波形仍然是５V。行場同步輸出壞，會引起畫面上下抖動、左右扭曲。
顯卡的各種故障維修方法：
?。?顯示31、0D后不亮機：測色度顯存的A線的波形，若有，再測晶體的波形，如果晶體有波形，為主芯片壞；晶體無波形，再測晶體兩腳的電壓，有電壓是晶體壞，無電壓是主芯片壞。
如果色度顯存無波形，測BIOS的A區和D區，如果A區無波形，再測金手指上的阻值、波形及電壓，如果正常，再測BIOS的阻值。如果BIOS的A區有波形D區無波形，為BIOS壞，BIOS的A區和D區都有波形，為主芯片壞。
２.顯卡插上不能運行windows，為主芯片壞。
３.顯卡畫面出來就死機：
用電阻法測色度顯存的對地電阻，以及判斷線路。在阻值正常的情況下，用示波器測色度顯存的數據端的波形，兩個色度顯存都要測，哪個色度顯存的波形不正常，就是那個色度顯存壞。如果阻值和波形都正常，就是主芯片壞。
