發布日期:2010.04.04

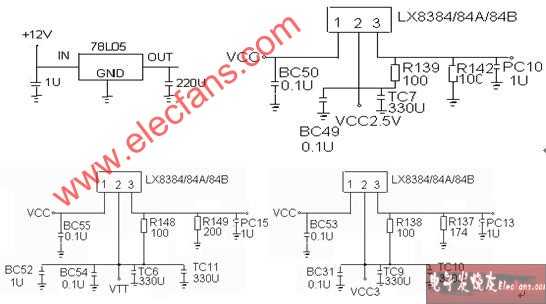

對于一些特殊的電壓需求，需要在主板上加入電壓調整其對主機電源進行調整。通常主板上有下列電壓調整器：
上面的部分就是主板上通常要用到的電壓調整器，它們的輸出被連接到相關的設備上。

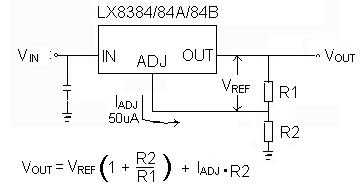

下面看一下電壓調整器的工作原理。以FINTY的產品為例，目前主要使用的系列產品有LX8384-XX。對于LX834-XX系列產品大致有兩種規格：一種是輸出電壓不可調，如LX8384-15或LX8384-33，輸出電壓值能穩定在1.5V或3.3V；另一種是輸出電壓可調，如LX8384-00則是輸出電壓可調的系列產品。主板上通常使用的也是這種產品。如下圖。
這是一個最基本的電壓調整器。它有三個引腳：輸入Vin、輸出Vout和ADJ(adjust)。其中ADJ的作用是調整輸出Vout。在這里有幾個參數要求：
Vref是一個已經固定的常量1.25V；波動范圍是1.238－1.262V。
對于輸入Vin要求≤10V，輸入和輸出的壓差Vin-Vout≥1.5V。
對于輸出電流Iout要求10mA≤Iout≤5A。
由于Iadj電流極小而通常忽略不計。
三、RTC電源供應
我們時常根據自己的需要設置BIOS，當我們的設置信息被保存后，在系統重新啟動的過程中BIOS就會根據我們的設置要求對GMCH、ICH、I/O和CLOCK CHIP等芯片中的寄存器進行置位（初始化）。我們所作的特殊設置被存放在ICH內部的靜態存儲器中（千萬不要以為是存放在Flash ROM中）。ICH內部的靜態存儲器時刻需要電源供應以維持其內部?jī)?chǔ)存的信息，一旦沒有電源供應這些信息就會丟失。那么計算機再次啟動時檢測到ICH存儲器信息丟失了，就只好從Flash ROM中調入最原始的缺省值來對各個寄存器進行初始化。我們的個人設置就不再生效。對此主板上設計了專門的電路來維持ICH存儲器中內容不丟失，使我們的特殊設置能夠長期保存。當然這部分電路也提供了清除ICH存儲器的功能。我們可以通過Clear COMS的手段隨時清除ICH存儲器。下面我們看一下這部分電路（如圖12）。
RTCVDD就是ICH內部靜態儲存器的電源輸入端。它有兩個來源：一方面來自于3VSB；一方面來自于主板上的CMOS電池BAT。在開機狀態以及連接著AC220V電源的關機狀態下，3VSB都是存在的，此時ICH內部靜態存儲器的電源主要由3VSB提供；而當我們關機后又拔掉交流電源的時候，3VSB斷開了，此時ICH內部靜態儲存器的電源則是由COMS電池來提供。這就保證了在任何情況下COMS中的內容不會丟失。
圖中的D18、D19是兩個隔離二極管，將3VSB和BAT兩個電源隔離開。另外I/O中的HW-Monitor對COMS電池BAT的電壓進行檢測并通過BIOS顯示出來，以讓用戶知道COMS電池的狀態。圖中的VBAT信號就是連接到I/O的HW-Monitor界面，有I/O中的HW-Monitor實時監視COMS電池的狀態。
如果我們需要清除COMS，也就是要將ICH內部靜態存儲器中的內容清掉，那么我們可以通過一個3PIN的Header來實現。下圖中的JP13就是實現這個功能。主要是通過將RTCRST-和地短路來對ICH內部靜態存儲器放電來實現。當1－2短接時，RTCRST-通過一個限流電阻和地短接，實現了對存儲器放電的操作，此時保存在存儲器中的信息就清掉了。正常狀態下2－3時短接的，這時等于在RTCRST-上接入一個濾波電容。
Clear COMS的操作很簡單，但有一個環節需要特別注意，進行Clear COMS之前一定要斷開交流電源。如果3VSB沒有斷開，那么1－2沒有斷開，那么1－2短接后就會間接地將主機電源的5VSB引到主板上，在1－2短接的瞬間可能會產生較大的短路電流。此時可能會將ICH燒毀。盡管廠家在電路中加了限流電阻如R476、R290、R299等。但實際操作中仍然嚴格要求在執行Clear COMS操作前斷掉交流電源，就是這個原因。
另一方面還存在一個問題，就是主板時鐘的穩定狀況問題。比如有的主板時鐘誤差很大，表現在一個月內時間會慢4－5分鐘，使用戶難以接受。在這里我認為主板時鐘的穩定程度主要和主板廠家所選的晶體振蕩器的規格和質量有關，而和電路設計的關系不大。對于晶體振蕩器來說有兩個參數可以作為衡量標準：
年老化率：最佳為±5PPM。這一參數主要衡量晶振的質量。
誤差范圍：計算機通常應選用±20PPM（1PPM＝1／100000秒）
誤差范圍和年老化率是決定晶體振蕩器穩定度的決定因素。因?yàn)榫w振蕩器質量有好壞之分，也有好幾種誤差范圍的產品：±20PPM、±30PPM、±50PPM、±100PPM，對于軍品有±10PPM的產品。如果某些廠家使用±100PPM標準的產品，那么起一個月的時鐘誤差大約是：
⊿T=30＊24＊3600＊100PPM＝259.2秒＝5分鐘／月
如果使用±20PPM的產品，一個月的時鐘誤差大約是：
⊿T=30＊24＊3600＊20PPM＝51.84秒／月
在我們對主板廠家統一要求使用誤差范圍是±20PPM、年老化率為±5PPM的產品后，不在接到用戶對系統時鐘慢等方面的投訴。
目前主板供應商主要使用的晶振是KDS（日本）和HOSONIC（臺灣）的產品，其誤差范圍都是±20PPM，年老化率都是±5PPM。
