發布日期:2010.04.04
另外有必要講的是SLP-S3#和SLP-S5#信號除了用于控制主機電源外還可以和來自I/O的控制信號PWRLED一起控制系統的狀態指示燈。如天禧中用的共陽極雙色指示燈。

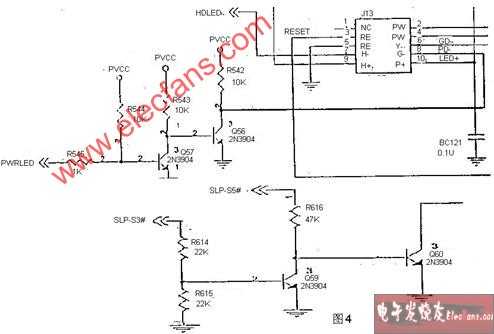

如圖４，前面板接口的P+、G-、Y-三個PIN口就是接共陽極雙色燈的。其中P+是共陽極，和+5VSB相連，G-接雙色燈的綠色管腳，Y-接雙色燈的黃色管腳。指示狀態如表二、表三。
表二（雙色燈的狀態）
|
工作狀態 |
P+ |
G- |
Y- |
PWRLED- |
|
正常開機狀態（綠色） |
+5VSB |
0 |
1 |
0 |
|
STR狀態（黃色） |
+5VSB |
1 |
0 |
1 |
|
關機狀態（滅） |
+5VSB |
1 |
1 |
1 |
表三（各狀態下SLP-S3、SLP-S5、PWRLED的信號狀態）
|
工作狀態 |
SLP-S3# |
SLP-S5# |
PWRLED- |
|
正常工作狀態 |
1 |
1 |
0 |
|
STR狀態 |
0 |
1 |
1 |
|
關機狀態 |
0 |
0 |
1 |
分析圖４的電路，可知道圖４的電路可以實現在三種工作狀態通過SLP-S3-、SLP-S5-、PWRLED三個信號控制雙色燈，使雙色燈在不同的工作狀態下指示不同的顏色。（見表二）。下面介紹主機電源的另一個重要信號：PWOK。
PWOK信號
當主機電源開啟并穩定工作后，主機電源的PWOK信號被發出。如圖５所示。
當+5V或+3.3V電壓上升到額定值的95%時開始算起，在經過一段時間T3后PWOK才被發出。這樣是為了保證PWOK發出之前+5V或+3.3V有充分的時間達到穩定狀態。
那么PWOK信號到底用來控制什么呢？PWOK代表主機電源已經在穩定工作。它和我們上次介紹的RC5057電壓調整器發出的VRM-PWRGD（代表RC5057的輸出電壓已經穩定）結合在一起，經過“與”邏輯后輸出給CPU和ICH。ICH接到這個信號后發出PCIRST#，系統才開始進入啟動過程。如果PWOK信號受到某些干擾而不穩定，系統將會出現重啟。生產中曾經遇到過這種故障，在本文的末尾將會介紹。
對于這部分各主板廠家的設計都沒有太大的區別。要說一點的是QDI主板在這個環節的設計和其它廠家稍有不同。QDI的設計是并不引用主機電源的PWOK，而是引用I/O發出的PWOK。也就是通過I/O檢測到主板上的各個電壓都達到穩定要求后由I/O發出PWOK去和VRM-PWRGD會合。這樣做等于在確定了主板上的電壓“的確”穩定后才發出PWOK。另外由I/O發出的PWOK信號要比主機電源發出的PWOK信號質量要好。這樣多少了以避免由于PWOK信號不穩定造成的系統重啟等故障。
二、主板上所需的電壓標準
我們看一下主板上都需要哪些電壓標準，這些電壓標準都用于何種設備、如何得來的。
VCCcore(1.3-2.0V):CPU核心工作電壓，由主機電源+5V通過RC5057進行PWM變換而來。
VTT(1.5V)：CPU總線上拉電壓。由專門的電壓調整器提供。
VCC2.5V：主要是CLOCK CHIP要用到，由專門的電壓調整器提供。
VCC1.8V：GMCH和ICH的核心工作電壓，由專門的電壓調整器提供。
5VSB：串并口、PS/2、USB等接口為實現WAKE UP功能所需的電壓標準，直接取自主機電源。
3VSB:這個電壓標準用處很廣泛，由5VSB 經過電壓調整器調整而來。用途是：
為STR狀態下的RAM提供電壓；
為STR狀態下的GMCH、ICH內部的某些模塊提供工作電壓（比如RTC）；
為LAN、MODEM實現WAKE UP功能提供電壓。
VCC3.3V：應用最為廣泛，它為主板上大多數元器件提供I/O電壓。對于這一電壓標準，有些主板廠家直接引用主機電源的VCC3.3V，但有些主板廠家是在主板上另加電壓調整器從VCC5.0V轉換而來的。
VCC5.0V：主板上最基本的電壓標準，主板工作的大部分功率都來源于這一電壓標準。通常直接取自主機電源。
+12V：直接取自主機電源，用來驅動CPU供電電路中的兩個場效應管作開關動作；還有就是作為CPUFAN、AC97、串并口緩沖器的電源。
-12V：目前只有AC97要用到。
-5V：目前只有極少數ISA到這一電壓標準。
