在市電220V-230V環境下，待機時boost電容兩端電壓大概310V-325V(*根號2)，正常運行時由于boost電容持續充放電，工作電壓大約在360V-385V。如果工作電壓不足(比如PFC二極管所在的鉗位電路出現故障)，那么有可能市電不穩、出現較大壓降的時候，電源啟動不了。
Boost電感主要看磁體(環)的尺寸和纏繞在上面的銅線粗細。作為儲能元件，電感越大儲能約多，而銅線越粗則線損越低。通過這枚電感的尺寸也能大約觀察出一個電源在PFC部分是否用料較省。

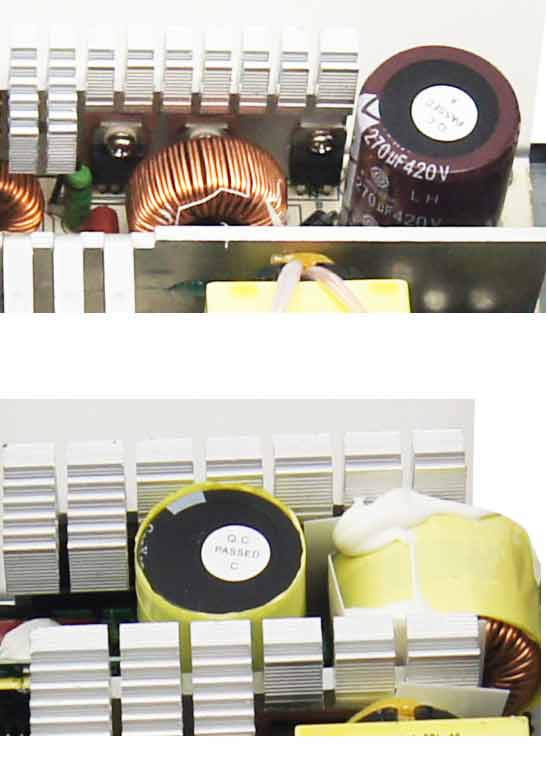

圖8
圖8的兩個電源看上去是否極其相似?沒錯，它們都是出自同一人之手，電感尺寸、線徑、繞制看著幾無區別。這兩個都是100-240V全電壓通吃的電源，上面是額定400W的，下面是額定1000W的。
Boost電容即大電容，也是重要儲能元件，主要參數是容量、耐溫值、耐壓值。和容量息息相關的性能參數是保持時間。通常而言，在主動式PFC結構下，容量數字超過額定輸出功率數字的一般即為“厚道”，比如600W電源，300uF以上容量——這只是非常大概的經驗性估算，有測試數據還是以測試數據為準，否則豈不是以主電容容量摳門著稱的全漢綠寶結構全掛了?下面是個典型例子。

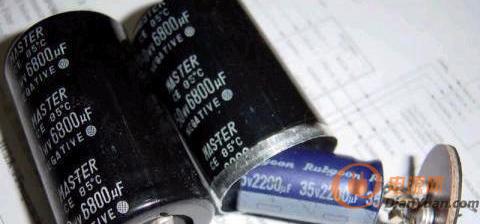

Boost電容的另外兩個指標是耐壓值和耐溫值，因?yàn)槭巧龎弘娙?，所以耐壓值還蠻重要，一般是420V。耐溫值常見兩種，105°C和85°C，以前者為優。預算受限的玩家買85°C耐溫值的產品也沒事兒，只要電源工作環境不惡劣、進出風口不被灰塵堵死，就不會出現爆主電容事故。至于一些削減了頭使勁摳成本的山寨產品，連EMI濾波電路都能省，還有什么干不出來?請看圖10“子母電容”。
圖10

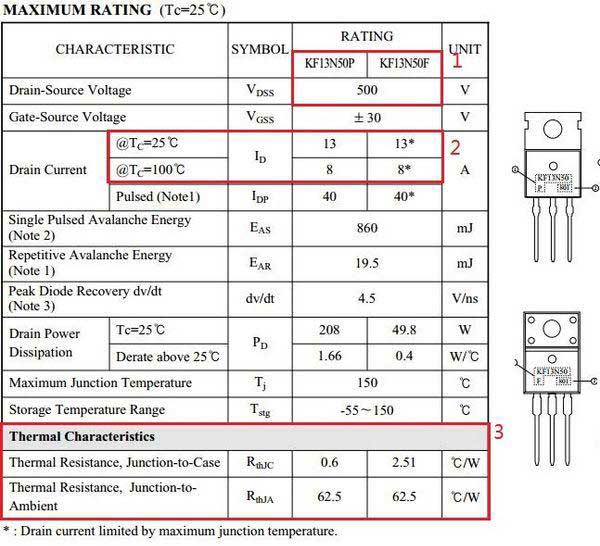

開關管的主要參數是耐壓值、耐流值、阻值。下圖是KEC KF13N50P和KF13N50F的規格表。
表2
·紅框1是型號和耐壓值，這兩枚管子都是耐壓500V。
·紅框2是耐流值，在表面溫度25°C時耐流值13A，溫度100°C時銳減為8A(和整流橋是否很像?)。
·紅框4是阻值：典型值0.35歐，最大0.44歐。
·紅框3是熱阻：第一個Rjc是內部熱源結和封裝外殼間熱阻，第二個Rja是熱源結和周圍空氣間的熱阻。單位°C/W代表1W熱功率帶來的溫升。
電源內各種管子的用料規格是反映電源整體用料的重要參數。由于管子發熱量高，因此通常都是用螺絲擰緊在主散熱片上(增加壓力可減小接觸面間熱阻)。使用較低內阻的管子顯然對提高效率、減小電源內部發熱量有幫助，進一步可以采用更低的風扇轉速降溫、達到靜音目的。反過來講，出于成本和產品定位考慮，一款入門級產品不需要沖擊高效率拿牌，也不打算留什么余量，那么必然在管子上會顯著cost-down，通過管子判斷是成本型產品還是中高端產品相對靠譜。
