主板上電源的連接
目前在主板上的電源分AT電源和ATX電源兩種，與主板的連接各不相同。AT電源只能與有AT電源接口的主板連接，ATX電源只能與有ATX電源接口的主板連接。部分主板配置的AT電源和ATX電源兩種接口，則兩種電源均可使用，但不能同時使用。
1.AT電源與主板的連接

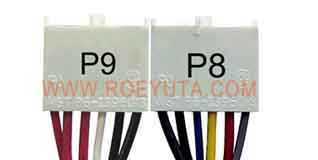

AT電源插槽是連接電源與主機板的12針插槽，主板上的AT電源接口如圖所示。主板、鍵盤和所有接口卡都是經由電源插槽供電。電源插槽看似連在一起，實際上分為兩個插頭，其號為P8和P9。它的電源線接腳含義如下表所示。
AT電源接口定義
接頭 接腳 顏色 用途 接頭 接腳 顏色 用途
1 橙 發出電源良好信號 1 黑 接地
2 紅 +5V電源 2 黑 接地
P8 3 黃 +12電源 P9 3 白 -5V
4 藍 -12V電源 4 紅 +5V
5 黑 接地 5 紅 +5V
6 黑 接地 6 紅 +5V
在插接時，應注意將P8與P9的兩根接地黑線緊靠在一起，在整個插槽中間。
2.ATX電源與主板的連接

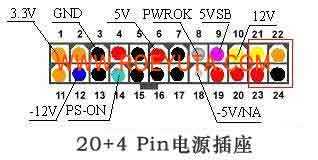

ATX電源接口是一個20+4針的長方形插座，具有防插反設計，不可能有反接的情況出現，除非用力過大。因此，在接插時，只要把方向弄對，輕緩插入即可完成主板電源的連接。ATX電源接口如圖所示。
ATX電源接口定義
1 3.3V 提供 +3.3V 電源
2 3.3V 提供 +3.3V 電源
3 GND 地線
4 5V 提供 +5V 電源
5 GND 地線
6 5V 提供 +5V 電源
7 GND 地線
8 PW-OK Power OK，指示電源正常工作
9 5VSB 提供 +5V Stand by電源，供電源啟動電路用
10 12V 提供 +12V 電源
11 3.3V 提供 +3.3V 電源
12 -12V 提供 -12V 電源
13 GND 地線
14 PS-ON 電源啟動信號，低電平-電源開啟，高電平-電源關閉
15 GND 地線
16 GND 地線
17 GND 地線
18 -5V 提供 -5V 電源
19 5V 提供 +5V 電源
20 5V 提供 +5V 電源
21 12V 提供 +12V 電源
22 3.3V 提供 +3.3V 電源
23 5V 提供 +5V 電源
24 GND 地線
