節能環保是一個由來已久的全球性話題。早在07年，美國Ecos和EPRI兩個組織就提出了80Plus電源標準，而老牌的Energy Star則更是有長達十年歷史，并推出了最新的Energy Star-V標準。兩者均對電源的轉換效率提出了越來越嚴苛的要求。要使電源朝著更環保節能的方向發展，最根本的方法在于改進設計方案。下面我們就從提高轉換效率減少電能損耗的角度來了解目前電源發展的方向。
可以降低電能損耗的電路分別有PFC電路和拓?fù)浼軜?gòu)。前者功能主要在于減低電網的電能損耗，而后者則主要減低電源內部對電能的損耗。簡單來說，前者為國家省電，而后者則為自己省錢。
一、PFC電路：全稱為“Power Factor Correction”，意思是“功率因數校正”，功率因數指的是有效功率與總耗電量(視在功率)之間的關系，也就是有效功率除以總耗電量(視在功率)的比值。 基本上功率因素可以衡量電力被有效利用的程度，當功率因素值越大，代表其電力利用率越高。計算機開關電源是一種電容輸入型電路，其電流和電壓之間的相位差會造成交換功率的損失，此時便需要PFC電路提高功率因數。目前的PFC有兩種，一種為被動式PFC（也稱無源PFC）和主動式PFC（也稱有源式PFC）。
主動PFC電路的功率校準因數可達0.9以上，而被動PFC電路的功率校準因素僅有0.7-0.8，它可決定電力在電網中的損耗量。例如，同樣輸入功率為300W的兩款電源，市電電網只需要為主動PFC電源提供333W（300W/0.9）電力，而被動PFC電源則需要耗費市電的375W電力（300W/0.8），兩者相差42W。而部分低端電源的功率校準因數僅有0.7，對電能的損耗更大。因此，主動PFC電路可大大節約國家電網中的電能損耗（雖然用戶僅需要按300W來交電費）。

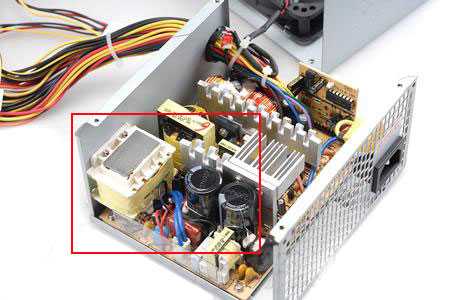

紅框所示為被動PFC電路
過往，受限于成本控制和市場定位需要，榮盛達黑熊450采用被動PFC設計，不利于國家節能能源。
榮盛達省電王A6采用主動PFC設計，令功率校準因數達到0.9以上
二、拓?fù)潆娐罚?/strong>拓?fù)潆娐返姆N類決定了電源的轉換效率。如果說PFC電路是為國家節約能源的話，那么拓?fù)潆娐肪褪菫橛脩糇约汗?jié)約電費。
目前市場上的電源主要采用三種拓?fù)潆娐罚謩e是半橋、正激和全橋。其中半橋拓?fù)湟驗榉桨赋墒煸?，占?jù)了大部分市場，但它的劣勢也相當明顯，就是轉換效率低；正激則分為單管正激和雙管正激兩種。它主要出現在300W-400W的中高端電源上，可顯著提高電源的轉換效率，例如通過80Plus認證的電源就主要采用正激拓?fù)錇橹?；全橋則主要應用在400W以上、80PLUS級別產品，因?yàn)樵诟吖那闆r下，正激拓?fù)浜茈y保證轉換效率依然保持在80%以上。

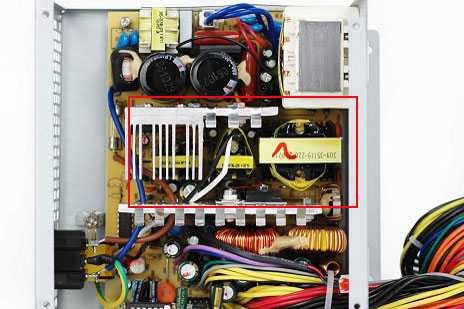

紅框所示三個變壓器可看作是半橋拓?fù)涞臉?biāo)志（黑熊450）

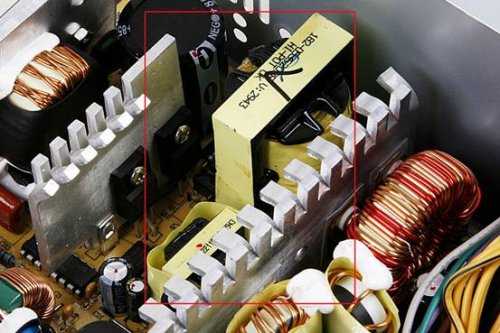

雙管正激拓?fù)潆娐?，散熱片之間只有兩個變壓器（省電王A6）
當然，也并非“只有兩個變壓器”就一定是雙管正激。例如全橋拓?fù)湟仓挥袃蓚€(gè)變壓器，只是全橋拓?fù)湟话阌迷诔^400W的大功率電源上，而400W以下則主要采用雙管正激（和半橋）。另外全橋拓?fù)涞膬蓚€(gè)變壓器旁邊還配備了四個開關管，結構更復雜。
從節電結果來看，PFC電路和拓?fù)潆娐贩謩e影響著市電電網和個人用電量。例如整機功耗為300W時，以80%的轉換效率來算，電源的輸入功率為375W（300W/80%），用戶需要以375W來掏電費。如果此時功率校準因素為0.9的話，那么市電需要消耗417W（375W/0.9），也就是說國家需要為浪費的42W“埋單”；如果校準因數只有0.7，那么在電網中浪費的電力就高達160W。因此，無論功率校準因數也好，轉換效率也罷，都直接影響著主機對電能的需求，和國家發電量有莫大的關系。
從為國家節約能源并減少排放二氧化碳的利益出發，電源的節能前景需求已經越來越清晰。為此，榮盛達最新推出的省電王A6就把原來黑熊450的被動PFC改進為主動PFC，并把后者的半橋拓?fù)涓倪M(jìn)為雙管正激拓?fù)洌裙?jié)約了個人用戶的電費開支，也為國家電網節省了不必要的損耗。
